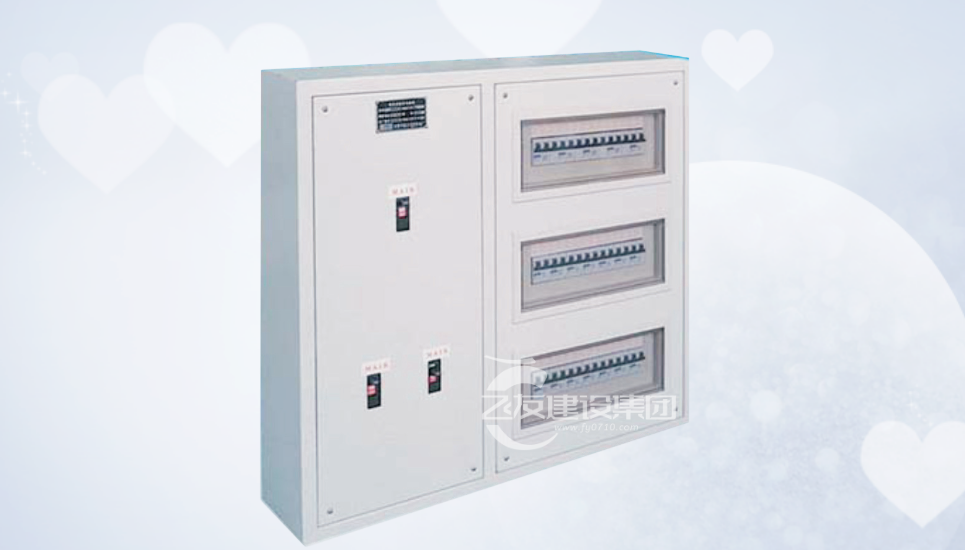

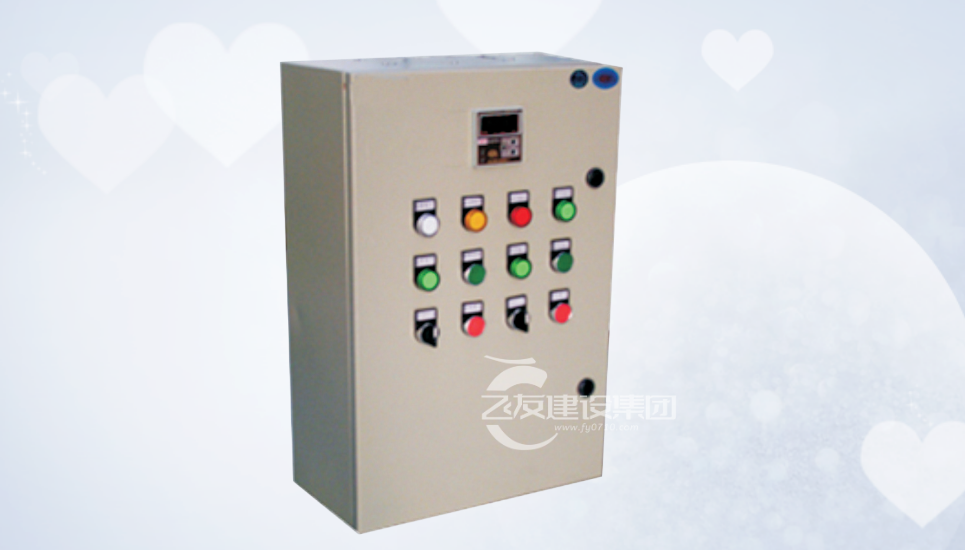

PDX型配電箱分戶外適用型和戶內適用型兩種。采用掛墻或 埋入安裝方式。

    戶外型適用于城市、農村、工礦企業等建筑場所，控制交流 50Hz，500V以下照明線路， 起過載、短路保護和計量作用。本 結構完全由不銹鋼板彎制焊接而成，主要結構由箱體、箱頂、箱 門和內門等組成，全部零件均防水、防腐。

    箱體底部設有電纜進 出孔，孔徑大小標準，內套絕緣橡皮墊圈，敲落方便，也可根據用戶的特殊要求特殊開設。戶內型適用于一般工礦企業和生產車 間，作為500V及以下，50Hz交流三相系統動力照明配電之用。結構采用冷軋鋼板彎制焊接而成。

    該產品結構主要由箱體、門板、 安裝板等部件組成，箱體可采用單門或雙門結構，箱體上下開設 進出線孔，并配上下封板，供電纜進出用。
